CosmoStelz Stelzlager Verlegemöglichkeiten / Zubehör

Stelzlagersystem für die Herstellung von Doppelböden im Außenbereich und Belegung von Balkonen und Terrassen mit Keramischen Belägen und Terrassen- und Plattenbelägen. Die Stelzlagerköpfe sind stufenlos höhenverstellbar und mit Mechanismus zum Umstellen von fixem Stelzlagerkopf auf selbst nivellierenden Stelzlagerkopf.

Für Plattenformate von 25 x 25 cm bis 100 x 50 cm (Verbrauch entnehmen Sie bitte der Seite > Verbrauch). Gern beraten wir Sie natürlich bei der Ermittlung des Verbrauchs.

Das System basiert auf 3 Standard-Komponenten, einem Stelzlagerkopf (Niedrig) verstellbar von 28 – 43 mm und einem Stelzlagerkopf (Standard) verstellbar von 43 – 58 mm. Zusätzlich benötigen Sie den entsprechenden Abstandshalter (in 2 mm Fugenbreite oder 4 mm Fugenbreite). Für weitere Höhen gehört ergänzend der Ausgleichsring 30 mm dazu. Die Lagerhaltung wird reduziert sich auf 2 Stelzlagerköpfe, den Ausgleichsring und den Abstandshalter. Sämtliche mögliche und nötige Höhen stellen Sie durch den zusätzlichen Ausgleichsring her.

Dadurch dass es zwei Stelzlagerkopf-Varianten gibt („Niedrig“ 28-43 mm und „Standard“ 43-58 mm) und weitere Höhen per zusätzlichen Ausgleichsringen hergestellt werden können, reduziert sich die Lagerhaltung. Auch das Ermitteln des Verbrauchs ist deutlich einfacher, da man nicht für jede Höhe einen anderen Stelzlagerkopf braucht. Mit der entsprechenden Anzahl von Ausgleichsringen sind Höhen von bis zu 500 mm ohne Weiteres möglich. Gern beraten wir Sie bei Ihrer Planung des nächsten Doppelbodens.

Die stufenlose Höhenverstellung und die Umstellung von fixem Lagerkopf auf selbst nivellierend erfolgt mit dem Funktionsschlüssel, auch im bereits verlegtem Zustand. Dadurch ist die Herstellung eines völlig planliegendem Doppelboden sichergestellt, und Sie sparen in der Verlegung deutlich Zeit. Den Funktionsschlüssel finden Sie bei den >Verlegemöglichkeiten.

Wir unterscheiden in verschiedene Verlegemöglichkeiten:

  • CosmoStelz Stelzlager Verlegung von Keramik auf Aluminium Trägerschienen

    Eine der Möglichkeiten ist die Verlegung von Keramik direkt auf Aluminium Trägerschienen. Hierbei wird der keramische Belag auf eine Aluminium Trägerschienen, die auf die Stelzlager aufgesteckt wird, aufgelegt. Durch die Auswahl des Abstandshalters in 4 mm ist der Fugenabstand vorgegeben, bei diesem Verlegesystem ist nur eine Fuge von 4 mm möglich. Auf der Schiene kann optional ein Schalldämmstreifen aufgebracht werden. Die Schalldämmstreifen sind selbstklebend. Der Schalldämmstreifen dient auch gleichzeitig als Anti-Rutsch Unterlage. Auf die Schiene werden wiederum die Fugenkreuze 4 mm aufgesteckt in Position geschoben. Sollten mehrere Trägerschienen in Reihe eingesetzt werden, setzen Sie die Steckverbinder für Schienen ein. Am Wandanschluss benötigen Sie einen "Randabstandshalter", dieser wird auf den Stelzlagerkopf direkt aufgelegt und verhindert dass der Belag nach "Außen wandert". Die überschüssigen Abstandshalter werden mit dem Funktionsschlüssel entfernt. Bei Verwendung des Randabschlussprofils wird der Randabstandshalter auf den Stelzlagerkopf aufgelegt, vorher wird der Clip "Basis" unter dem Stelzlagerkopf positioniert, im Eckbereich zwei Clips über Kreuz, damit das Randabschlussprofil fixiert wird. Die Randabschlussprofile finden Sie unter unserer Rubrik Balkonprofile wenn Sie auf folgenden Link klicken: Balkon – T-Profile für Belagsstärken Typ GEK Beachten Sie bitte auch die unten aufgelisteten Vorschläge für Zusatzprodukte! Alle weiteren Details und Informationen für die Verlegung entnehmen Sie der Verlegeanleitung die Sie online anschauen können oder aber auch herunterladen können.
    > Zur Produktsuche Stelzlager Verlegung zurück! > Flyer Stelzlagersystem 2021 10 > Einbauanleitung Keramik auf Aluminium Trägerschienen

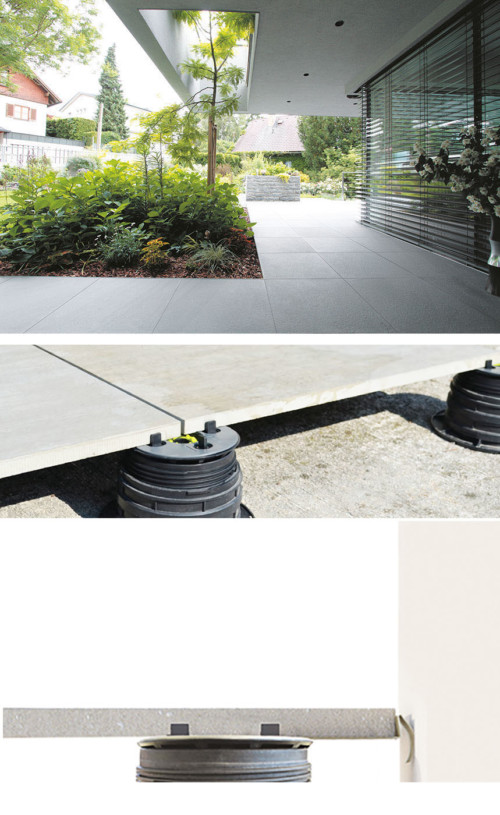

  • CosmoStelz Stelzlager Verlegung von Keramik direkt auf Stelzlagerkopf

    Eine der Möglichkeiten ist die Verlegung von Keramik direkt auf den Stelzlagerkopf. Hierbei wird der keramische Belag direkt aufgelegt. Durch die Auswahl des Abstandshalters in 2 mm oder 4 mm ist der Fugenabstand vorgegeben. Am Wandanschluss benötigen Sie einen "Randabstandshalter", dieser wird auf den Stelzlagerkopf direkt aufgelegt auf den Abstandshalter. Die überschüssigen Abstandshalter werden mit dem Funktionsschlüssel entfernt. Die Keramische Platte sowohl am Wandanschluss als auch am Randabschluss verhindert dass der Belag nach Außen wandert. Bei Verwendung des Abschlussprofils für die Stellplatten wird die keramische Stellplatte in den Clip "Basis" unter dem Stelzlagerkopf eingestellt, und oben vom entsprechenden Randabschlussprofil aufgenommen. Sollte das Profil nicht zum Einsatz kommen, so wird auf dem Stelzlagerkopf statt dessen der Clip "Kopf" aufgelegt, und unter dem Stelzlagerkopf der Clip "Basis" verwendet. Hier wird dann die Stellplatte aufgenommen, und oben wird bis zum Randbereich der keramische Belag aufgelegt. Bei Verwendung des Randabschlussprofils wird dieses auf den Stelzlagerkopf aufgelegt, vorher wird der Clip "Basis" unter dem Stelzlagerkopf positioniert, im Eckbereich zwei Clips über Kreuz, damit das Randabschlussprofil fixiert wird. Die Randabschlussprofile finden Sie unter unserer Rubrik Balkonprofile wenn Sie auf folgenden Link klicken: Balkon – T-Profile für Belagsstärken Typ GEK Alle weiteren Details und Informationen für die Verlegung entnehmen Sie der Verlegeanleitung die Sie online anschauen können oder aber auch herunterladen können.
      > Zur Produktsuche Stelzlager Verlegung zurück! > Flyer Stelzlagersystem 2021 10 > Einbauanleitung Keramik direkt auf Stelzlager
  • CosmoStelz Stelzlager Verlegung WPC- oder Holzdielen auf Aluminium Trägerschienen

    Eine der Möglichkeiten ist die Verlegung von WPC- oder Holzdielen auf Aluminium Trägerschienen. Hierbei werden die WPC- oder Holzdielen auf eine Aluminium Trägerschienen, die auf die Stelzlager aufgesteckt wird, aufgelegt. Die Dielen werden mit einem speziellen Clip fixiert. Dadurch müssen die Dielen und auch die Clips nicht mehr gebohrt und geschraubt werden. Die Aluminium-Trägerschienen werden auf den Abstandshalter des Stelzlagerkopfes aufgesteckt und rasten ein. Hier kann nur der Abstandshalter 4 mm eingesetzt werden. Die Clips für die Dielen müssen bis auf die Randclips nicht gebohrt oder geschraubt werden, was erheblichen Aufwand und Zeit erspart. Durch die Clips sind entsprechend größere Fugenabstände zwischen den Dielen möglich. Die Dielen lassen sich bis auf den gewünschten Fugenabstand beliebig verschieben. Der Clip wird auf der Schiene eingerastet und an die Diele geschoben.  Nun wird der Clip in der Nut der Diele eingerastet, und durch die Eigenspannung fixiert. Sollten mehrere Trägerschienen in Reihe eingesetzt werden, setzen Sie die Steckverbinder für Schienen ein. Beachten Sie bitte auch die unten aufgelisteten Vorschläge für Zusatzprodukte! Alle weiteren Details und Informationen für die Verlegung entnehmen Sie der Verlegeanleitung die Sie online anschauen können oder aber auch herunterladen können.   > Zur Produktsuche Stelzlager für Terrassen- und Plattenbeläge zurück!
    > Zur Produktsuche Stelzlager Verlegung zurück! > Flyer Stelzlagersystem 2021 10.pdf > Einbauanleitung WPC- oder Holzdielen auf Aluminium-Trägerschienenträger,pdf
  • CosmoStelz Stelzlager Verlegung WPC- oder Holzdielen auf Holz-Lattung

    Eine der Möglichkeiten ist die Stelzlager Verlegung WPC- oder Holzdielen auf Holz-Lattung oder auch WPC-Lattung. Hierbei werden die WPC- oder Holzdielen auf eine Holz- oder WPC-Lattung aufgelegt und direkt verschraubt oder auch genagelt. Sie benötigen für den Stelzlagerkopf den Abstandshalter für Holz-Lattungen. Hier wird die Lattung auf den Abstandshalter, der auf dem Stelzlagerkopf eingerastet ist, aufgelegt. Danach wird die Lattung nur noch  seitlich verschraubt. Die Fugenabstände der Dielen legen Sie selbst fest in dem Sie diese entsprechend verschieben. Dann muss nur noch verschraubt oder genagelt werden. Beachten Sie bitte auch die unten aufgelisteten Vorschläge für Zusatzprodukte! Alle weiteren Details und Informationen für die Verlegung entnehmen Sie der Verlegeanleitung die Sie online anschauen können oder aber auch herunterladen können.
      > Zur Produktsuche Stelzlager Verlegung zurück! > Flyer Stelzlagersystem 2021 10.pdf > Einbauanleitungen WPC- odere Holzdielen auf Holz-Lattung.pdf
